PLATECT®（プラテクト）
電子部品焼成用容器（セッター・サヤ）
プラズマ溶射による安定したコート
焼成へのこだわり――PLATECT®がお手伝いします
PLATECT®とは？What's PLATECT®?

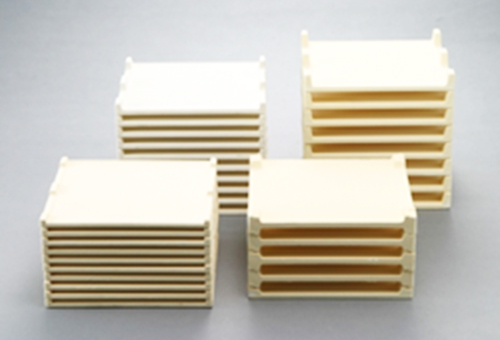

PLATECT®は、主にセラミック電子部品の焼成の際に用いられるセッターです。セッターは、焼成炉の中で唯一、お客様の大切なアイテムに直接触れる炉材であり、その品質はお客様のアイテムへも大きく影響します。当社が世界で初めて開発したプラズマ溶射セッターは、非常に安定した皮膜が特徴です。発売以来、多くのお客様からご支持を頂いて今日に至っております。
セラミックコンデンサーの製造は、セッター主用途のひとつです。

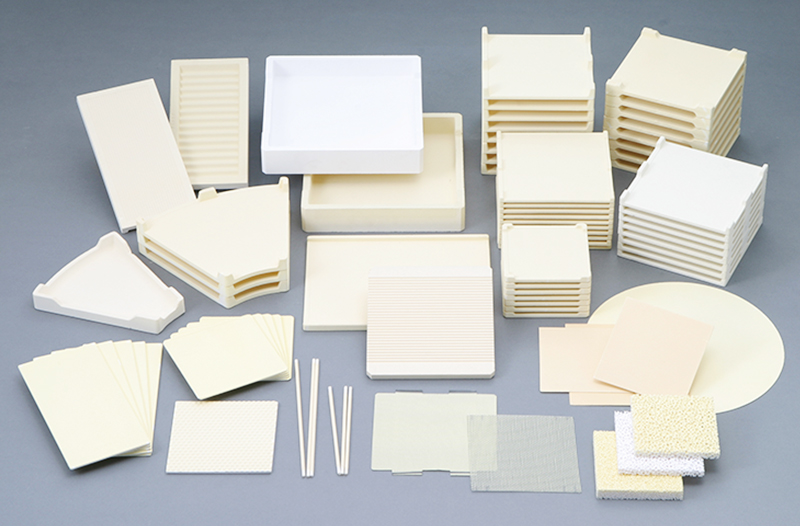

PLATECT®は、その一品種ごとに、お客様のご要望に応じて設計されます。お客様との十分な打ち合わせを経て、ご使用条件にマッチングした最適なデザインは、多くのお客様で永くご愛顧頂けるものとなっております。

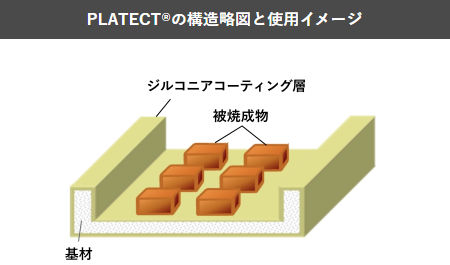

PLATECT®の要素は基材の材質と形状にコート材質を加えた3つ。3つの要素の組み合わせの中に、お求めの性能がきっと見つかります。
※詳しくは黒崎播磨の環境ブランド「K-GenesisX」をご覧ください。
K-GenesisX---KROTECT®｜非常に低い熱伝導率を持ち、優れた断熱性能を発揮する断熱材
基材材質Substrate materials
| 基材名称 | E5 | F7 | KD | KE | G2 | KH | |
|---|---|---|---|---|---|---|---|
| 化学成分[%] | Al2O3 | 86.2 | 90.0 | 86.2 | 90.0 | 87.3 | 75.0 |
| SiO2 | 13.4 | 9.3 | 13.3 | 9.3 | 12.5 | 24.5 | |
| 物理特性 | 見掛気孔率[%] | 28.5 | 19.5 | 20.0 | 17.8 | 19.2 | 26.2 |
| かさ比重 | 2.43 | 2.89 | 2.74 | 2.95 | 2.77 | 2.37 | |
| 曲げ強度[MPa] | 10 | 15 | 12 | 13 | 12 | 50 | |
| 備考 | 汎用軽量材質 | 汎用薄型形状用材質 | 汎用耐スポール材質 | 耐スポール材質 | 汎用耐スポール材質 |
高強度 耐スポール 耐熱クリープ |
|
コート材質Coat materials
| コート名称 | Y | H | F | L2 | J | A | M | SP | |
|---|---|---|---|---|---|---|---|---|---|
| 化学成分[%] | ZrO2 | 91.0 | 95.0 | 94.5 | 78.8 | 99.4 | - | - | - |
| CaO | - | - | 5.0 | 20.5 | - | - | - | - | |
| Y2O3 | 8.0 | 4.0 | - | - | - | - | - | - | |
| Al2O3 | - | - | - | - | - | 99.5 | 77.0 | 72.5 | |
| SiO2 | - | - | - | - | - | 0.3 | 22.5 | - | |
| MgO | - | - | - | - | - | - | - | 26.5 | |
| 備考 | 完全安定型ジルコニア | 部分安定型ジルコニア | 完全安定型ジルコニア | 主要鉱物組成：ジルコン酸カルシウム | 純ジルコニア | アルミナ | ムライト | スピネル | |
用途についてPurpose of use
- ・電子部品焼成（ＭＬＣＣ・サーミスタ・バリスタ・インダクターなど）
- ・その他
溶射施工Plasma spraying
弊社では、お客様がご希望する製品への溶射のみのご依頼も承っております。PLATECT®で培った溶射技術とお客様の製品との融合が、新たな可能性を開きます。詳しくは、弊社営業までお問い合わせ下さい。
主な溶射材料
- ・ジルコニア
- ・アルミナ
- ・イットリア
※記載したデータは代表値であり、保証値ではありません。
