サイアロン(窒化ケイ素系)
特長
-

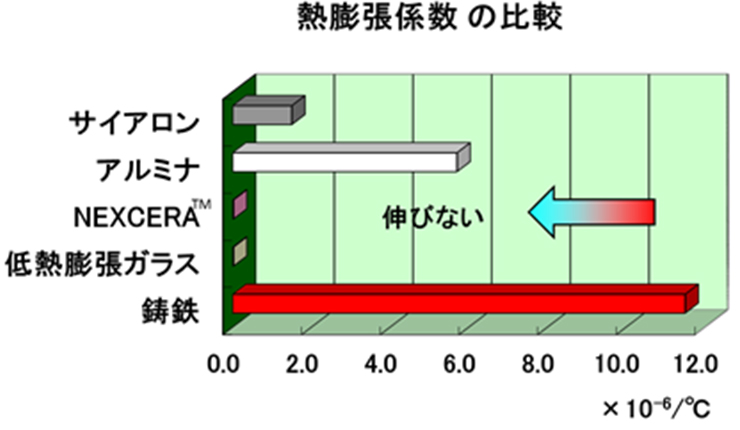

- ①低熱膨張係数
- インバー合金と同等な熱膨張
-
- ②軽量
- 比重3.2g/cm3(鋳鉄の40%)
-

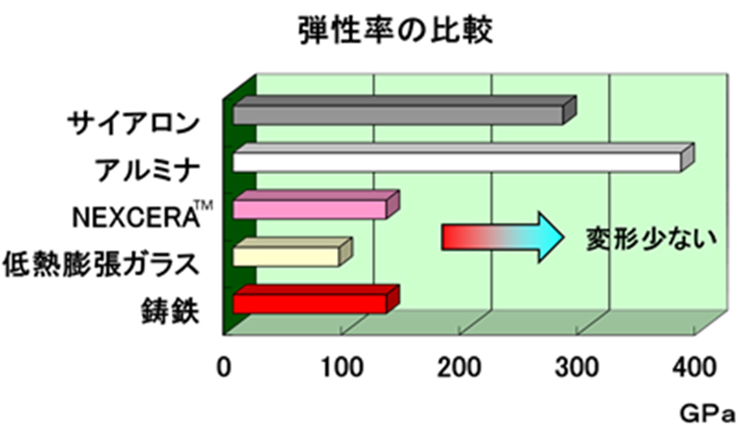

- ③高剛性
- ヤング率300GPa(鋳鉄の2倍)
- ④高温化でも強度が高い(耐熱部材)
特性
| 品番 | S110 | S110H | S120 | S140 | |
|---|---|---|---|---|---|
| 色 | light grey | light grey | light grey | grey | |
| 嵩密度 | g/cm3 | 3.24 | 3.25 | 3.22 | 3.20 |
| 曲げ強さ | MPa | 880 | 1180 | 690 | 490 |
| 圧縮強さ | MPa | - | - | - | - |
| ヤング率 | GPa | 290 | 300 | 300 | 280 |
| ポアソン比 | - | 0.27 | 0.27 | 0.27 | 0.27 |
| 硬度 | GPa | 14.5 | 14.7 | 12.7 | 12.7 |
| 破壊靭性 | MPa・m1/2 | 6.5 | 6.5 | 6.0 | 4.6 |
| 体積抵抗率[RT] | Ω・cm | >1014 | >1014 | >1014 | >1014 |
| 熱膨張係数[RT] | ×10-6/℃ | 1.3 | 1.3 | 1.3 | 1.3 |
| 熱伝導率[RT] | W/(m・K) | 21 | 21 | 21 | 21 |
| 比熱[RT] | J/(g・K) | 0.68 | - | 0.63 | - |
| 耐熱衝撃性⊿T | ℃ | 750 | - | 700 | - |
| 特徴 | 高強度 | ポアレス・高強度 | 耐摩耗性 | 易加工 |
※記載したデータは代表値であり、保証値ではありません。
