高機能断熱材 WDS®
WDS®は従来の断熱材と異なり「固体の伝熱」、「空気分子の移動」、「赤外線の透過」といった熱の移動をコントロールすることで、
静止空気をしのぐ低熱伝導率を達成しました。
他の断熱材より優れた断熱性能を発揮するため、省エネルギー装置の小型化、軽量化などに貢献します。
伝熱特性
-
- 1.固体の伝熱
-
WDS®はヒュームドシリカ(5～30nm・球状)の成型体
- ・固有の熱伝導が低い
- ・粒子の点接触で伝熱経路が小さい
-
- 2.気体の伝熱
-
空気を100nm以下のマイクロポアーに封じ込めるため空気分子の運動を規制
- ・分子衝突の阻止による伝熱抑制
-
- 3.赤外線の放射
- 赤外線吸収材を添加することで赤外線による伝熱を抑制。

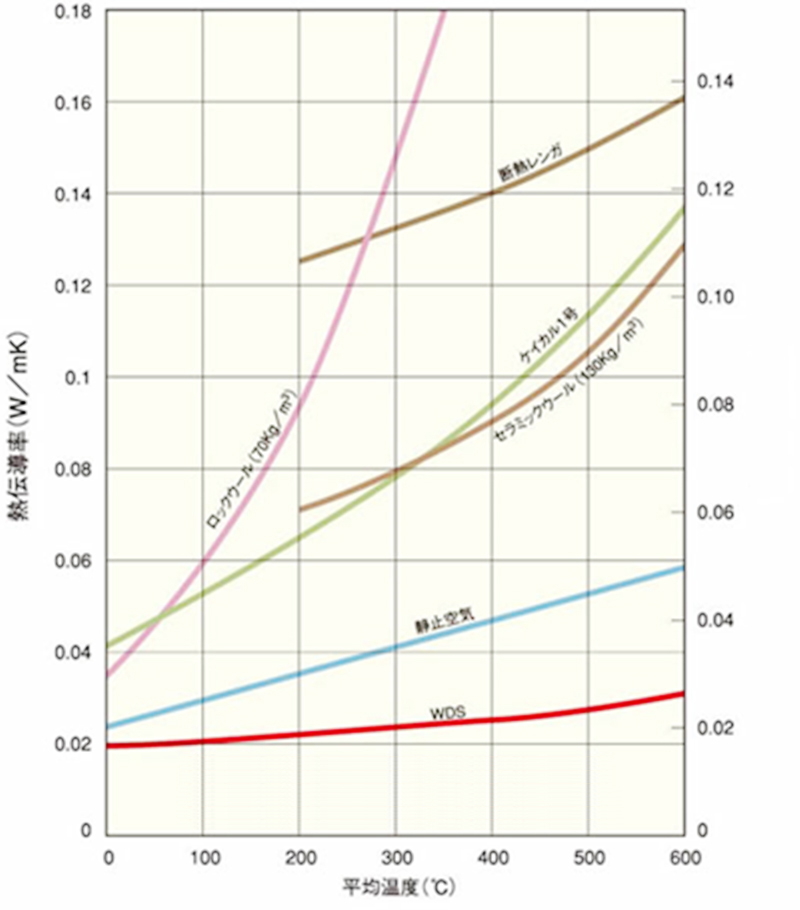

WDS®と各種断熱材の熱伝導率
主な物性
被覆例(SUS被覆)
| 熱伝導率 | (W/m・K) | 200℃ | 0.022 |
|---|---|---|---|
| 400℃ | 0.027 | ||
| 600℃ | 0.034 | ||
| 800℃ | 0.044 | ||
| 密度 | (g/cm3) | 230±10％ | |
| 注記 |
液体への接触は性能に著しく悪影響を及ぼします。 被覆を行うことで液体の影響を減ずることができます。 |
※値はWDS® ULTRA ハードパネルのもの

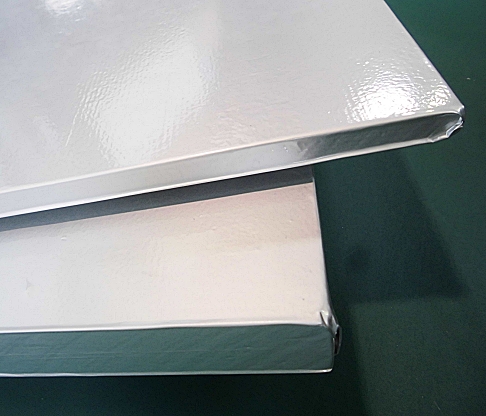

ハードパネル
| 製品名 | ULTRA | HIGH | ||
|---|---|---|---|---|
| 化学成分 | (%) | SiO2 | 75-85 | 60-70 |
| SiC | 12-20 | - | ||
| ZrSiO4 | - | 25-35 | ||
| Other | 3-10 | 3-10 | ||
| 最高使用温度 | (℃) | 950 | 1050 | |
| 絶縁抵抗 | (MΩ) | >2000 | ||
| 備考 |
複雑な形状加工及び、各種材料による被服も可能です。 ※形状、被覆方法についてはご相談ください。 |
|||
フレキシブルパネル
| 製品名 | Lambdaflex Super | Lambdaflex | ||
|---|---|---|---|---|
| 化学成分 | (%) | SiO2 | 40-50 | 45-55 |
| ZrSiO4 | 25-35 | 43-53 | ||
| Al2O3 | 20-30 | - | ||
| Other | 3 | 3 | ||
| 最高使用温度 | (℃) | 1050 | 1000 | |
| 絶縁抵抗 | (MΩ) | >2000 | ||
| 備考 |
切断加工及び、各種材料による被覆も可能です。 ※加工、取付け、被覆方法についてはご相談ください。 |
|||
※提示している各物性値は代表値であり、保証値ではありません。
※物性値の一部または全部は予告なしに変更になる場合があります。
